XJ-S 防水波纹管接头

发布时间: 2021-08-23 14:14

XJ-S 旋紧式尼龙软管接头 NYLON QUCIK CONDUIT CONNECTOR

螺牙标准	连接螺纹	螺纹长度(mm)	螺纹外径	孔内径	孔外径	高	对应软管BWG	订货号	包装
螺牙标准	A	C2(mm)	C1	øI	øB	H		订货号	包装
Specification	Thread	ThreadLength	Thread O.D.	Smallest inner	Largest outer	Total length		Item No.	Packing PCS
仕様	ネジの呼び	ネジ長	ネジ外径	内穴径	外穴径	高さ	適応XINYIチューブサイズ	品　番	包装単位 (個)
公制 M	M12x1.5	8	12	8		19	BWG-10.0	XJ-S-M12/10	100
	M12x1.5	8	12	8		19	BWG-13.0	XJ-S-M12/13
	M16x1.5	10	16	10		20	BWG-13.0	XJ-S-M16/13
	M16x1.5	10	16	10		20	BWG-15.8	XJ-S-M16/15.8
	M18x1.5	10	18	13		20	BWG-13.0	XJ-S-M18/13
	M18x1.5	10	18	13		20	BWG-15.8	XJ-S-M18/15.8
	M20x1.5	10	20	16		20	BWG-15.8	XJ-S-M20/15.8
	M20x1.5	10	20	16		20	BWG-18.5	XJ-S-M20/18.5	50
	M20x1.5	10	20	16		20	BWG-21.2	XJ-S-M20/21.2
	M22x1.5	10	22	16		20	BWG-21.2	XJ-S-M22/21.2
	M24x1.5	10	24	20		20	BWG-21.2	XJ-S-M24/21.2
	M25x1.5	15	25	21		25	BWG-21.2	XJ-S-M25/21.2
	M25x1.5	15	25	21		25	BWG-25.0	XJ-S-M25/25
	M25x1.5	15	25	21		25	BWG-28.5	XJ-S-M25/28.5
	M27x2.0	15	27	21		25	BWG-28.5	XJ-S-M27/28.5
	M30x2.0	15	30	21		25	BWG-28.5	XJ-S-M30/28.5
	M32x1.5	15	32	26		30	BWG-28.5	XJ-S-M32/28.5
	M32x1.5	15	32	26		30	BWG-34.5	XJ-S-M32/34.5	20
	M36x2.0	15	36	28		32	BWG-34.5	XJ-S-M36/34.5
	M40x1.5	15	40	35		40	BWG-34.5	XJ-S-M40/34.5
	M40x1.5	15	40	35		40	BWG-42.5	XJ-S-M40/42.5	10
	M48x2.0	15	48	38		40	BWG-42.5	XJ-S-M48/42.5
	M50x1.5	18	50	44		42	BWG-54.5	XJ-S-M50/54.5
	M60x2.0	18	60	55		42	BWG-54.5	XJ-S-M60/54.5

德制 PG	PG7	10	12.5	8.5		20	BWG-10	XJ-S-PG7/10	100
	PG9	10	15.2	11		20	BWG-13	XJ-S-PG9/13
	PG11	10	18.6	14		20	BWG-15.8	XJ-S-PG11/15.8
	PG13.5	10	20.4	16		20	BWG-15.8	XJ-S-PG13/15.8
	PG13.5	10	20.4	16		20	BWG-18.5	XJ-S-PG13/18.5	50
	PG16	12	22.5	17		20	BWG-21.2	XJ-S-PG16/21.2
	PG21	12	28.3	23		25	BWG-28.5	XJ-S-PG21/28.5
	PG29	12	37.0	31		35	BWG-34.5	XJ-S-PG29/34.5	20
	PG36	12	47.0	40		40	BWG-42.5	XJ-S-PG36/42.5	10
	PG48	15	59.3	51		44	BWG-54.5	XJ-S-PG48/54.5	10

英制 G（PF）	G1/2"	10	20.96	15		25	BWG-21.2	XJ-S-G1/2"/21.2	50
	G3/4"	15	26.44	21		25	BWG-28.5	XJ-S-G3/4"/28.5	50
	G1"	15	33.25	26		30	BWG-34.5	XJ-S-G1"/34.5	20

螺牙规格	德制螺牙PG 公制螺牙Metric 英制螺牙 G（PF）

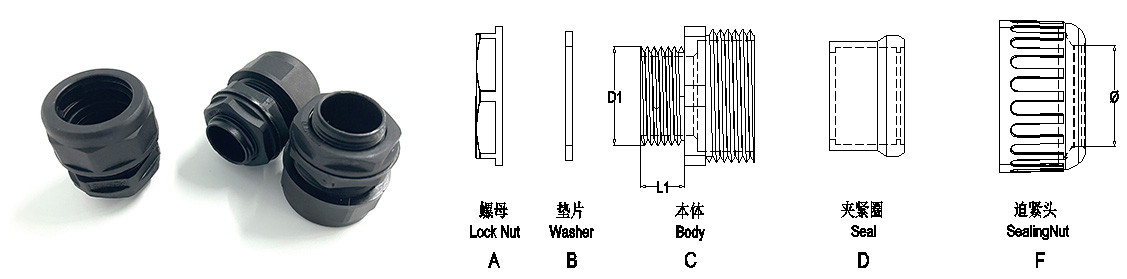

产品材质	A,C,F由优质改良尼龙PA66制成，D部为丁腈橡胶制成
防护等级	IP67
防火等级	UL94(V2),低烟无卤
颜色种类	黑色B，灰色G
工作温度	-40℃至85℃
产品特性	特殊配丁腈橡胶旋紧紧固，防水等级更高，软管与接头连接更牢固，抗拉力特强。可防水，防尘，防盐，耐酸碱，酒精，油，水，脂及一般溶剂
备注	成品不带防水垫片，需另购
相关产品	KJ-S 尼龙快速软管接头 BWG-PA 尼龙波纹软管
