BGX 带锁紧尼龙软管接头

发布时间: 2021-08-23 14:14

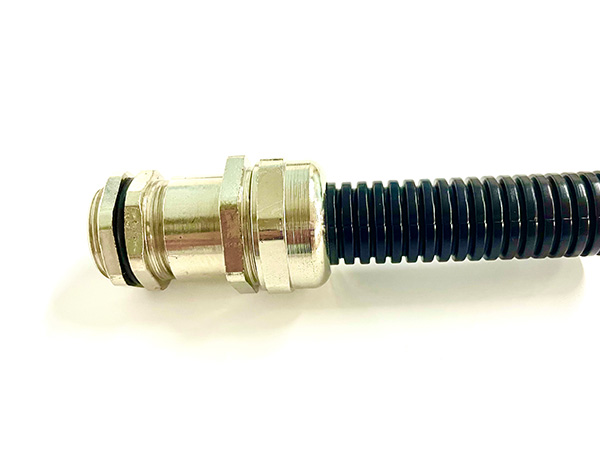

BGX 带锁紧波纹管密封金属接头 SEALING CONDUIT CONNECTOR

BWGチューブ用メタルグランド

螺牙标准	连接螺纹	适用电缆	螺纹长度	螺纹外径	高	扳手	对应软管BWG	订货号	包装
螺牙标准	A	mm	C2	C1	H	S		订货号	包装
Specification	Thread	CableRange	ThreadLength	Thread O.D.	Length	Spanner		Item No.	Packing PCS
仕様	ネジの呼び	適応電線サイズ φmm	ネジ長	ネジ外径	長さ	スパナサイズ	適応XINYIチューブサイズ	品　番	包装単位 (個)
公制METRIC	M16x1.5	4-8	7	16	55	18	BWG-13	BGX-8-M16/13	100
	M18x1.5	6-10	8	18	55	20	BWG-15.8	BGX-10-M18/15.8	100
	M20x1.5	8-12	8	20	63	22	BWG-15.8	BGX-12-M20/15.8	50
	M20x1.5	8-12	8	20	65	22	BWG-18.5	BGX-12-M20/18.5	50
	M20x1.5	8-12	8	20	65	22	BWG-21.2	BGX-12-M20/21.2	50
	M22x1.5	10-14	9	22	70	24	BWG-21.2	BGX-14-M22/21.2	50
	M24x1.5	10-14	10	24	70	27	BWG-21.2	BGX-14-M24/21.2	50
	M25x1.5	11-16	10	25	70	28	BWG-21.2	BGX-16-M25/21.2	50
	M25x1.5	11-16	10	25	72	28	BWG-28.5	BGX-16-M25/28.5	50
	M27x1.5	13-18	11	27	75	30	BWG-28.5	BGX-18-M27/28.5	25
	M32x1.5	15-22	11	32	82	36	BWG-34.5	BGX-22-M32/34.5	25
	M33x1.5	15-22	11	33	82	36	BWG-34.5	BGX-22-M33/34.5	25
德制PG	PG11	6-10	8	18.6	22	20	BWG-15.8	BGX-10-PG11/15.8	100
	PG13.5	8-12	8	20.4	23	22	BWG-15.8	BGX-12-PG13/15.8	50
	PG13.5	8-12	8	20.4	23	22	BWG-18.5	BGX-12-PG13/18.5	50
	PG13.5	8-12	8	20.4	23	22	BWG-21.2	BGX-12-PG13/21.2	50
	PG16	10-14	9	22.5	23	24	BWG-21.2	BGX-14-PG16/21.2	50
	PG21	13-18	11	28.3	28	30	BWG-28.5	BGX-18-PG21/28.5	50
英制G(PF)	G3/8"	4-8	7	16.5	20	18	BWG-13	BGX-8-G3/8/13	100
	G1/2"	8-12	8	21.3	23	22	BWG-15.8	BGX-12-G1/2/15.8	50
	G1/2"	8-12	8	21.3	23	22	BWG-18.5	BGX-12-G1/2/18.5	50
	G1/2"	8-12	8	21.3	23	22	BWG-21.2	BGX-12-G1/2/21.2	50
	G3/4"	13-18	11	26.6	28	30	BWG-21.2	BGX-18-G3/4/21.2	50
	G1"	15-22	11	33.4	32	36	BWG-28.5	BGX-22-G1/28.5	25
	G11/4"	22-28	12	42.1	36	48	BWG-34.5	BGX-28-G11/4/34.5	25
美制 NPT	NPT3/8"	4-8	7	16.5	20	18	BWG-13	BGX-8-NPT3/8/13	100
	NPT1/2"	8-12	8	21.3	23	22	BWG-15.8	BGX-12-NPT1/2/15.8	50
	NPT1/2"	8-12	8	21.3	23	22	BWG-18.5	BGX-12-NPT1/2/18.5	50
	NPT1/2"	8-12	8	21.3	23	22	BWG-21.2	BGX-12-NPT1/2/21.2	50
	NPT3/4"	13-18	11	26.6	28	30	BWG-21.2	BGX-18-NPT3/4/21.2	50
	NPT3/4"	13-18	11	26.6	28	30	BWG-28.5	BGX-18-NPT3/4/28.5	50
	NPT1"	15-22	11	33.4	32	36	BWG-34.5	BGX-22-NPT1/34.5	25

螺牙规格	德制螺牙PG 英制螺牙G 公制螺牙Metric 美制螺牙NPT

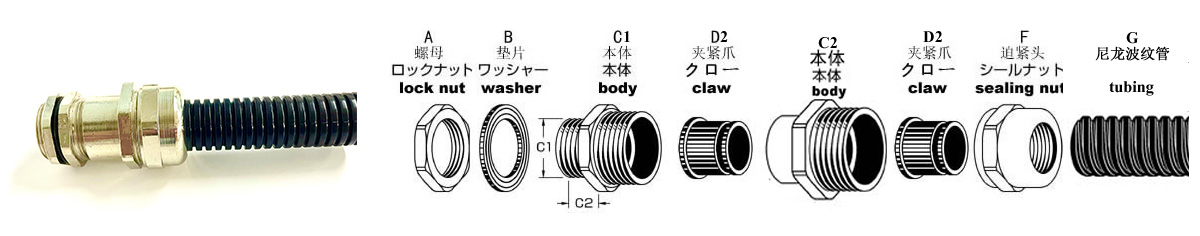

产品材质	A,C1,C2，F部位均采用优质加厚铜锌合金制成，B,D1，D2部采用丁腈橡胶(NBR)制成，D，G部位采用尼龙制成
防护等级	在规定的卡口范围内，并使用O形密封圈旋紧本体及紧迫头，防水等级达到IP68(经第三方认证机构检测通过)
颜色种类	A,C1,C2,F部位为黄色，B，D1，D2,G为黑色，D为白色
工作温度	静态：-40°C到+110°C，短时间可达120°C 动态：-20°C到80°C，短时间可达100°C
产品特性	1.配套锁紧式电缆接头，防电线松动，旋转式缩紧特殊设计，抗拉力及防水性能特强，装卸无需工具。
	2.夹紧电缆范围大，抗拉力特强（>100KG）。
	3.可防水，防尘，抗盐，耐酸碱，酒精，油，脂及一般溶剂
	4.除标准规格外，可另按需求任意变动大小及螺纹标准
备注	成品配锁紧螺母及防水垫片
相关产品	DDP-X 金属软管电缆锁紧接头 BWG-PA 尼龙波纹软管
产品导航	电缆防水接头
