DPJ 金属软管接头

发布时间: 2021-08-23 13:54

商品信息

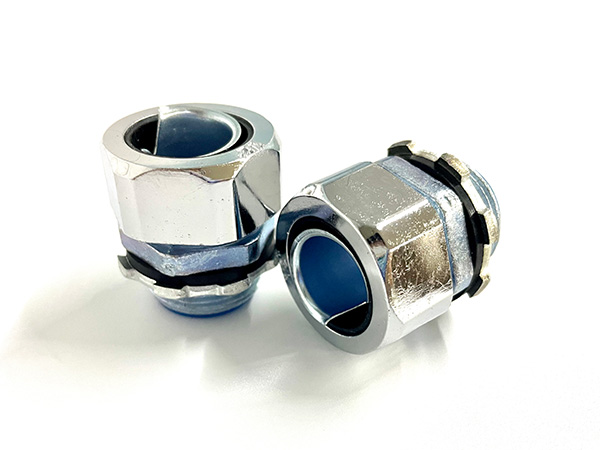

DPJ 金属软管接头 METAL FLEXIBLE CONDUIT FITTINGS

フレキチューブ用メタルグランド

螺牙标准	通径	连接螺纹	螺纹长度	螺纹外径	配套新怡金属软管JSH			高	扳手	订货号	包装
螺牙标准	mm	A	L（C2)	C1	对应型号	公制	英制	>H	>S	订货号	包装
Specification	Path	Thread	TLength	Thread O.D	对应型号	公制	英制	Length	Spanner	Item No.	Packing PCS
仕様	パス	ネジの呼び	ネジ長 C2mm	ネジ外径 C1φmm	適応XINYIチューブサイズ			長さ	スパナサイズ A部/F部	品　番	包装単位 (個)
公制M	6	M14X1.5	8	14	JSH-6	6	3/16"	16	20.0	DPJ-6-M14	100
	8	M14X1.5	8	14	JSH-8	8	5/16"	16	22.0	DPJ-8-M14	100
	20	M27X2	14	27	JSH-20	20	3/4"	22	36.0	DPJ-20-M27	50
	25	M33X2	15	33	JSH-25	25	1"	28	43.0	DPJ-25-M33	25
	32	M42X2	15	42	JSH-32	32	11/4"	30	52.0	DPJ-32-M42	25
	40	M48X2	16	48	JSH-40	40	11/2"	32	60.0	DPJ-40-M48	25
	50	M60X2	18	60	JSH-50	50	2"	34	71.0	DPJ-50-M60	10
	70	M76X2	22	76	JSH-70	70	21/2"	38	88.0	DPJ-70-M76	10
	80	M88X2	22	88	JSH-80	80	3"	46	103.0	DPJ-80-M88	10
	100	M114X2	24	114	JSH-100	100	4"	50	134.0	DPJ-100-M114	5

欧洲公制M	10	M16X1.5	8	16	JSH-10	10	1/4"	17	24.0	DPJ-10-M16	100
	12	M20X1.5	8	20	JSH-12	12	3/8"	18	25.5	DPJ-12-M20	100
	15	M20X1.5	11	20	JSH-15	15	1/2"	23	30.0	DPJ-15-M20	100
	20	M25X1.5	14	25	JSH-20	20	3/4"	22	36.0	DPJ-20-M25	50
	25	M32X1.5	15	32	JSH-25	25	1"	28	43.0	DPJ-25-M32	50
	32	M40X1.5	15	40	JSH-32	32	11/4"	30	52.0	DPJ-32-M40	25
	40	M50X1.5	16	50	JSH-40	38	11/2"	32	60.0	DPJ-40-M50	25
	50	M63X1.5	18	63	JSH-50	51	2"	34	71.0	DPJ-50-M63	10

英制G	6	G1/4"	8	13.2	JSH-6	6	3/16"	16	20.0	DPJ-6-G1/4"	100
	8	G1/4"	8	13.2	JSH-8	8	5/16"	16	22.0	DPJ-8-G1/4"	100
	10	G3/8"	8	16.5	JSH-10	10	1/4"	17	24.0	DPJ-10-G3/8"	100
	12	G1/2"	8	21.3	JSH-12	12	1/4"	18	26.0	DPJ-12-G1/2"	100
	15	G1/2"	11	21.3	JSH-15	15	1/2"	23	30.0	DPJ-15-G1/2"	100
	20	G3/4"	14	26.6	JSH-20	20	3/4"	22	36.0	DPJ-20-G3/4"	50
	25	G1"	15	33.4	JSH-25	25	1"	28	43.0	DPJ-25-G1"	50
	32	G11/4"	15	42.1	JSH-32	32	11/4"	30	52.0	DPJ-32-G11/4"	25
	40	G11/2"	16	47.8	JSH-40	40	11/2"	32	60.0	DPJ-40-G11/4"	25
	50	G2"	18	59.6	JSH-50	50	2"	34	71.0	DPJ-50-G2"	10
	70	G21/2"	22	75.1	JSH-70	70	21/2"	38	88.0	DPJ-70-G21/2"	10
	80	G3"	22	87.8	JSH-80	80	3"	46	103.0	DPJ-80-G3"	5
	100	G4"	24	113	JSH-100	100	4"	50	134.0	DPJ-100-G4"	5

德制PG	6	PG7	8	12.5	JSH-6	6	3/16"	16	20.0	DPJ-6-PG7	100
	8	PG7	8	12.5	JSH-8	8	5/16"	16	22.0	DPJ-8-PG7	100
	10	PG9	8	15.2	JSH-10	10	1/4"	17	24.0	DPJ-10-PG9	100
	12	PG9	8	15.2	JSH-12	12	1/4"	17	25.5	DPJ-12-PG9	100
	15	PG13.5	11	20.1	JSH-15	15	1/2"	23	30.0	DPJ-15-PG13.5	100
	20	PG21	14	28.3	JSH-20	20	3/4"	22	36.0	DPJ-20-PG21	50
	25	PG29	15	37	JSH-25	25	1"	28	43.0	DPJ-25-PG29	25
	32	PG29	15	37	JSH-32	32	11/4"	30	52.0	DPJ-32-PG29	25
	40	PG36	16	47	JSH-19	40	11/2"	32	60.0	DPJ-40-P36	10
	50	PG48	18	59.3	JSH-20	50	2"	34	71.0	DPJ-50-P48	10

螺牙规格	德制螺牙PG 英制螺牙G 公制螺牙Metric

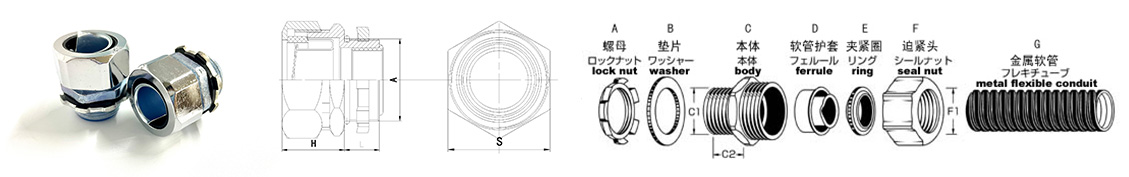

产品材质	A,C,F部位均采用优质加厚型锌合金制成，B,E采用丁腈橡胶（NBR）制成，D采用铁皮压铸制成
防护等级	在规定的卡口范围内，并使用O形密封圈旋紧紧迫头，达到IP65
颜色种类	金属银白色
工作温度	-40°C到+100°C，瞬间可耐热达120°C
产品特性	1.加厚型锌合金镀锌或镀铬，外形美观，结构紧密，强度高
	2.软管护套设计与软管相扣接紧设计，配合迫紧头装配省时便利，抗拉力强
	3.可防水，防尘，抗盐，耐酸碱，酒精，油，脂及一般溶剂
	4.除标准规格外，可按需求任意变动大小及螺纹标准
备注	成品均配带螺母A及防水垫片B
相关产品	DGJ 自固接头 JSP 超平包塑金属软管
