DDP 带锁紧金属软管接头

发布时间: 2021-08-23 13:54

商品信息

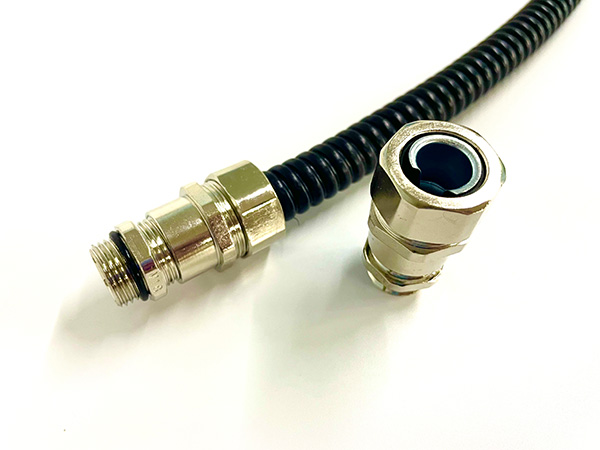

DDP-X 金属软管电缆锁紧接头 METAL FLEXIBLE CONDUIT FITTINGS

フレキチューブ用メタルグランド

螺牙标准	通径	连接螺纹	适用电缆	螺纹长度	螺纹外径	配套新怡金属软管JSH			订货号	包装
螺牙标准	d	A	mm	L(C2)	C1	对应型号	公制	英制	订货号	包装
Specification	Path	Thread	CableRange	ThreadLength	Thread O.D	对应型号	公制	英制	Item No.	Packing PCS
仕様	パス	ネジの呼び	適応電線サイズ φmm	ネジ長 C2mm	ネジ外径 C1φmm	適応XINYIチューブサイズ			品　番	包装単位 (個)
公制 M	14	M24x1.5	10--14	10	24	JSH-15	15	1/2"	DDP-X-14-M24/15	50
	18	M27x2	13--18	11	27	JSH-20	20	3/4"	DDP-X-18-M27/20	50
	20	M30x2	14--20	11	30	JSH-20	20	3/4"	DDP-X-20-M30/20	50
	22	M33x2	15--22	11	33	JSH-25	25	1"	DDP-X-22-M33/25	50
	25	M36x2	18--25	11	36	JSH-25	25	1"	DDP-X-25-M36/25	50
	30	M42x2	24--30	13	42	JSH-32	32	11/4"	DDP-X-28-M42/32	10
	32	M48x2	25--32	13	48	JSH-32	32	11/4"	DDP-X-32-M48/38	10
	38	M54x2	32--38	14	54	JSH-40	40	11/2"	DDP-X-38-M54/38	10
	44	M60x2	37--44	14	60	JSH-50	50	2"	DDP-X-44-M60/51	10
	44	M64x2	37--44	14	64	JSH-50	50	2"	DDP-X-44-M64/51	5
	52	M72x2	42--52	15	72	JSH-50	50	2"	DDP-X-50-M72/64	5
	55	M76x2	48--55	17	76	JSH-70	70	21/2"	DDP-X-55-M76/64	5
	60	M80x2	50--60	18	80	JSH-70	70		DDP-X-60-M80/75	5
欧洲公制 M	10	M16x1.5	6--10	8	16	JSH-10	10	1/4"	DDP-X-10-M16/10	100
	12	M20x1.5	8--12	8	20	JSH-12	12	3/8"	DDP-X-12-M20/12	100
	12	M20x1.5	8--12	8	20	JSH-15	15	1/2"	DDP-X-12-M20/15	100
	16	M25x1.5	11--16	11	25	JSH-20	20	3/4"	DDP-X-16M-25/20	50
	22	M32x1.5	15--22	11	32	JSH-25	25	1"	DDP-X-22-M32/25	50
	28	M40x1.5	22--28	12	40	JSH-32	32	11/4"	DDP-X-28-M40/32	10
	36	M50x1.5	28--36	13	50	JSH-40	40	11/2"	DDP-X-36-M50/38	10
	44	M63x1.5	37--44	14	63	JSH-50	50	2"	DDP-X-44-M63/51	5
	55	M75x1.5	48--55	17	75	JSH-70	70	21/2"	DDP-X-55-M75/64	5
英制 G	8	G3/8"	4--8	8	16.5	JSH-10	10	1/4"	DDP-X-8-G1/4"/10	100
	10	G3/8"	6--10	8	16.5	JSH-12	12	3/8"	DDP-X-10-G3/8"/12	100
	12	G1/2"	8--12	11	21.3	JSH-15	15	1/2"	DDP-X-12-G1/2"/15	100
	18	G3/4"	13--18	11	26.6	JSH-20	20	3/4"	DDP-X-18-G3/4"/20	50
	22	G1"	15--22	11	33.4	JSH-25	25	1"	DDP-X-22-G1"/25	50
	30	G11/4"	22--30	12	42.1	JSH-32	32	11/4"	DDP-X-30-G11/4"/32	10
	32	G11/2"	25--32	13	47.8	JSH-32	32	11/4"	DDP-X-32-G11/2"/38	10
	44	G2"	37--44	14	59.6	JSH-50	50	2"	DDP-X-44-G2"/51	5
	55	G21/2"	48--55	17	75.2	JSH-70	70	21/2"	DDP-X-55-G21/2"/64	5
德制 PG	8	PG9	4--8	8	15.2	JSH-10	10	1/4"	DDP-X-8-PG9/10	100
	10	PG11	6--10	8	18.6	JSH-12	12	3/8"	DDP-X-10-PG11/12	100
	12	PG13.5	8--12	8	20.4	JSH-15	15	1/2"	DDP-X-12-PG13/15	100
	14	PG16	10--14	10	22.5	JSH-15	15	1/2"	DDP-X-14-PG16/15	50
	18	PG21	13--18	11	28.3	JSH-20	20	3/4"	DDP-X-18-PG21/20	50
	25	PG29	18--25	11	37.0	JSH-32	32	11/4"	DDP-X-25-PG29/25	50
	32	PG36	25--32	12	47.0	JSH-32	32	11/4"	DDP-X-32-PG36/32	10
	38	PG42	32--38	13	54.0	JSH-40	40	11/2"	DDP-X-38-PG42/38	10
	44	PG48	37--44	14	59.3	JSH-50	50	2"	DDP-X-44-PG48/51	10

螺牙规格	德制螺牙PG 英制螺牙G 公制螺牙Metric

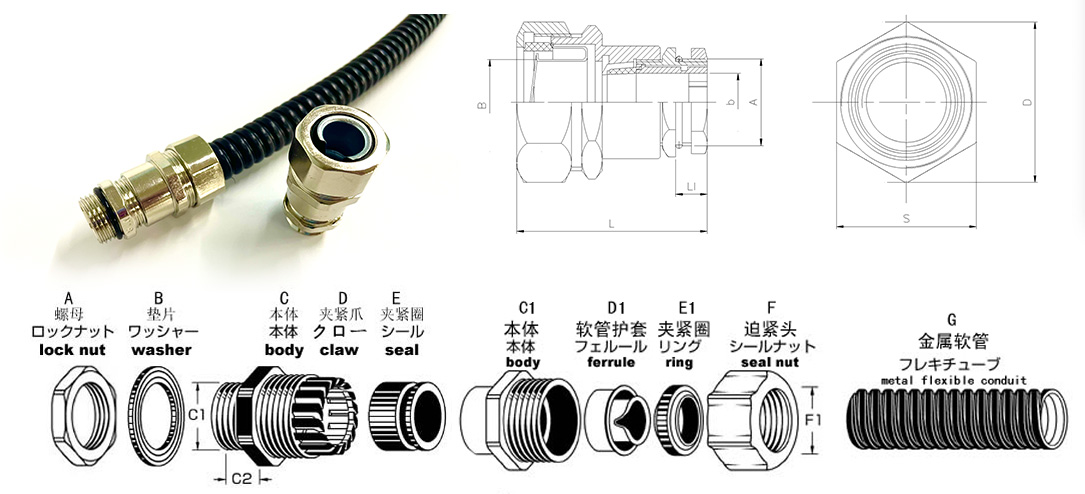

产品材质	A,C,C1,F部位均采用优质加厚锌合金制成，B,E,E1部位采用丁腈橡胶(NBR)制成，D1采用铁皮压铸制成
防护等级	在规定的卡口范围内，并使用O形密封圈旋紧紧迫头，达到IP68
颜色种类	金属银白色
工作温度	-40°C到+110°C，瞬间可耐热达120°C
产品特性	1.外形美观，结构紧密，强度更高
	2.软管护套设计与软管相扣接紧设计，配合迫紧头装配省时便利，抗拉力特强
	3.可防水，防尘，抗盐，耐酸碱，酒精，油，脂及一般溶剂
	4.除标准规格外，可另按需求任意变动大小及螺纹标准
材质选择	另有黄铜镀镍材质可供选择
备注	成品配带螺母A及防水垫片B
相关产品	BGX 带锁紧波纹管密封金属接头 JSH 金属包塑软管
